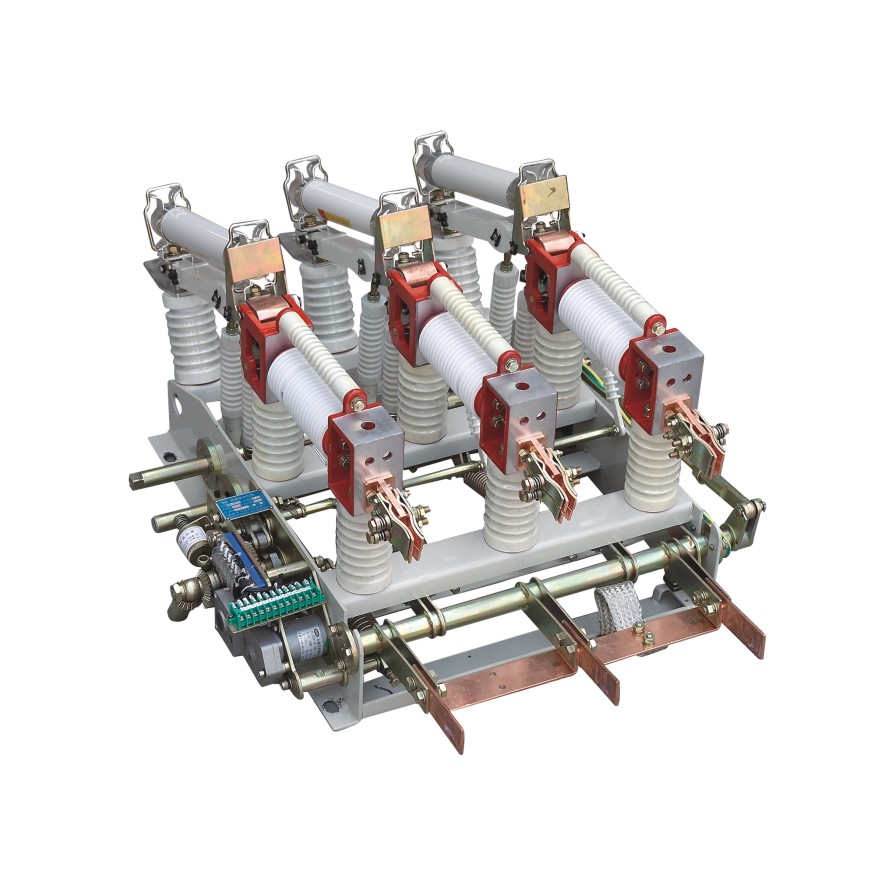

FZN21系列戶內交流真空負荷開關

FZN21高壓真空負荷開關及組合電器，適用于三相交流12kV, 24kV 和40.5kV、50/60HZ的電力系統中，或與成套配電設備及環網開關柜，組合式變電站 等配套使用，廣泛用于域網建設改造工程、工礦企業、高層建筑和公共設施等，可作為環網供電或終端，起著電能的分配、控制和保護的作用。該產品技術 性能符合IEC出版物60265-1/FDIS《高壓負荷開關，第一部分：額定電壓1kV以上52kV以下的高壓負荷開關》、IEC60420《高壓交流負荷開關-熔斷器組合電 器》、GB16926《交流高壓負荷開關-熔斷器組合電器》、GB3804《交流高壓負荷開關》的規定。 該型負荷開關及組合電器主要由框架、隔離開關（組合器的限流熔斷器在隔離開關上）、真空開關管、接地開關、彈簧操作機構等組成。具有開斷能力 大、安全可靠、電壽命長、可頻繁操作、結構緊湊、體積小、重量輕、基本不需要維修等優點。還具有開斷額定電流、過載電流，熔斷器組合電器可開斷短 路電流和防止設備缺相運行能力，開關有明顯可見的隔離斷口。隔離開關、真空開關，接地開關之間互相聯鎖（機械聯鎖），以防止誤操作，達到真正五防 的安全技術標準。

技術參數

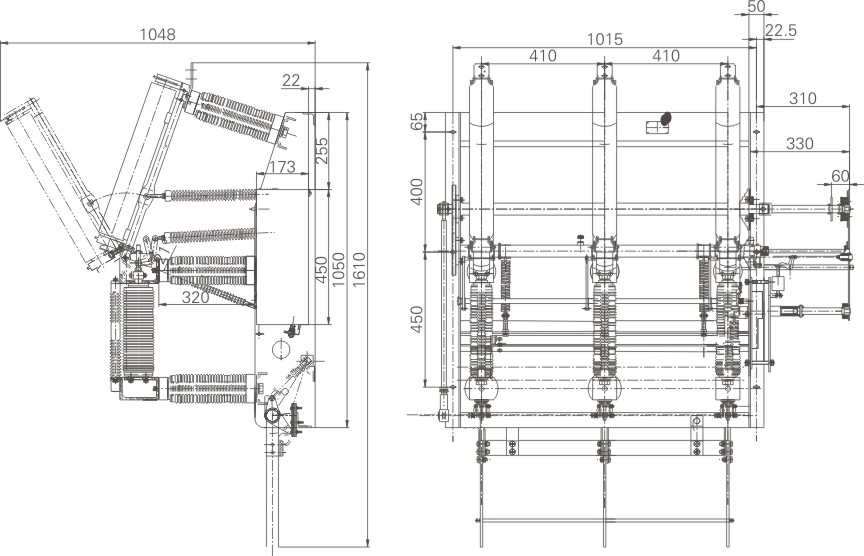

外形尺寸圖
