LW38-40.5戶外高壓交流六氟化硫斷路器

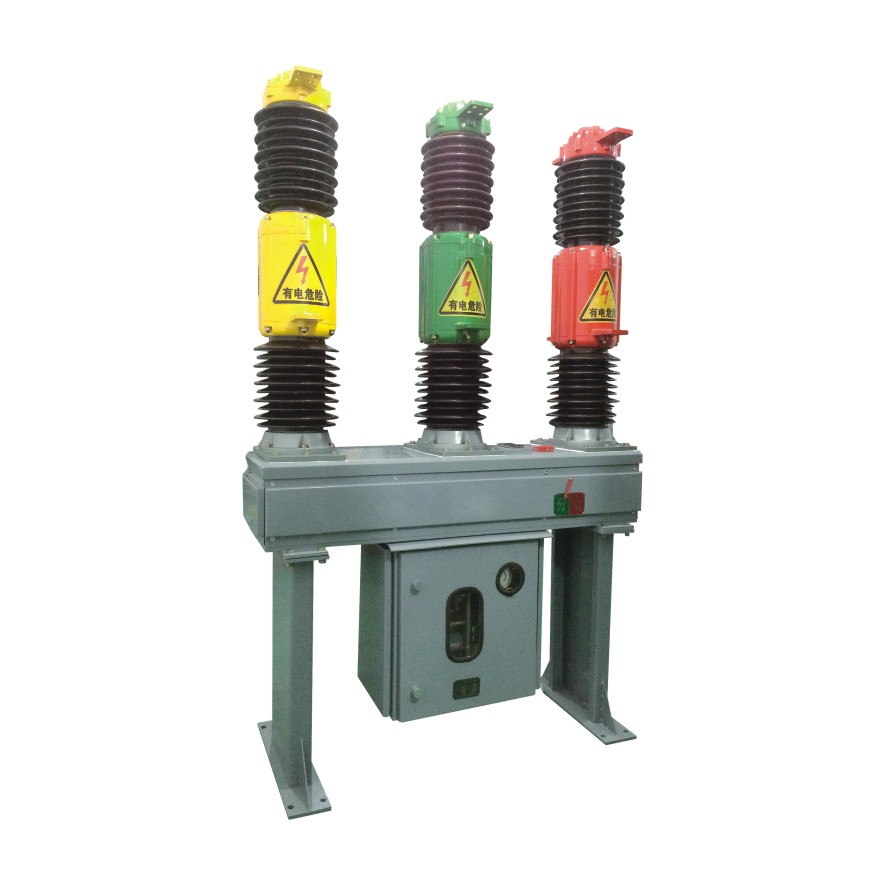

LW38-40.5戶外交流高壓六氟化硫斷路器(以下簡稱“斷路器")，為三相交流50Hz、額定電壓40.5kV的戶外高壓配電開關設備?？捎脕矸?、合額定電流和故障電流，投、切電容組、轉換線路，尤其適合頻繁操作，也可作為聯絡斷路器使用。斷路器以SF6氣體為滅弧和絕緣介質，戶外安裝，采用高架型瓷柱式結構。斷路器符合GB 1984-2014《高壓交流斷路器》、DL/T 402-2016《高壓交流斷路器》和JB/T 9694-2008《高壓交流六氟化硫斷路器》等技術標準。

產品參數

使用環境條件

1、海拔：不超過1000m，如海拔高于1000m，則額定絕緣水平應進行相應修正;

2、環境溫度：上限+45℃，下限-40℃，最大日溫差25K；

3、濕度：日相對濕度平均值≤95％，月相對濕度平均值≤90％；

4、太陽輻射強度：≥0.1W/cm2；

5、風速：34m/s；

6、風壓：700Pa；

7、污穢等級：e級；

8、覆冰厚度：≤10mm；

9、耐受地震能力：水平加速度0.3g，垂直加速度0.2g。

主要優特點

1、采用SF6氣體滅弧和絕緣，絕緣性能優異；

2、結構簡單，不檢修周期長；

3、開斷能力強，機械壽命長；

4、既或內置，也可外置電流互感器，計量精度高；

5、內置智能型濕溫度控制器，以保證斷路器在高寒地區安全可靠運行；

6、對殼體進行了整體密封設計改進，有效防止沙塵暴等惡劣天氣給斷路器帶來的不良影響。

技術參數

LW38-40.5技術參數
額定頻率		Hz	50
額定電壓		kV	40.5
額定電流		A	1250、1600、2000
額定短路開斷電流		kA	31.5
額定短路關合電流		kA	80
額定短時耐受電流		kA	31.5
額定峰值耐受電流		kA	80
額定失步開斷電流		kA	10
額定短路持續時間		S	4
額定短路開斷電流開斷次數		次 Times	1 0
	相間、對地(干試)	kV/min	95/1
額定短時工頻耐受電壓
	斷口(干試)	kV/min	118/1
	相間、對地(濕試)	kV/min	80/1
	輔助回路對地	kV/min	2/1
額定雷電沖擊耐受電壓	相間、對地	kV	185
	斷口	kV	215
額定操作電壓及輔助回路額定電壓		V	AC220、DC220
主回路電阻	額定電流1600A及以下	μΩ	≤90
	額定電流大于1600A	ms	≤40
合閘時間	交流電壓下	ms	≤100
	直流電壓下	ms	55~100
分閘時間	交流電壓下	ms	≤60
	直流電壓下	ms	30~65

			續上表
LW38-40.5技術參數
合-分時間		ms	≥120(運行狀態) ≥120 (Operating state)
分-合時間		ms	≤50
全開斷時間		ms	≤78
額定操作順序		ms	O-0.3S-CO-180s-CO
動觸頭行程		mm	96±2.5
觸頭開距		mm	60±1.5
合閘緩沖行程		mm	10±2
相間分閘同期性		ms	≤3
相間合閘同期性		ms	≤3
相間距		mm	725
SF6年漏氣率		%	≤0.5
SF6氣體水份含量(ppm,20℃時表壓)	交接驗收值	V/V	≤150
	運行值	V/V	≤300
SF6氣體額定壓力(20℃時表壓)		Mpa	0.45
SF6氣體補氣壓力(20℃時表壓)		Mpa	0.42
SF6氣體閉鎖壓力(20℃時表壓)		Mpa	0.4
機械壽命		次 Times	6000
Sf6氣體重量		kg	5
重量	帶CT	kg	800
重量	不帶CT	kg	1000

訂貨須知

1、請注明產品名稱、型號；

2、請注明額定電壓、額定電流及額定短路開斷電流；

3、請注明操動機構及輔助(控制)回路額定工作電壓；

4、請注明電流互感器的數量、安裝方式(內置或外置)、變比、準確級次及額定容量；

5、請注明其它特殊要求，如高寒型、安裝支架及輔助接點數量等；

6、請注明訂貨數量及交貨時間。

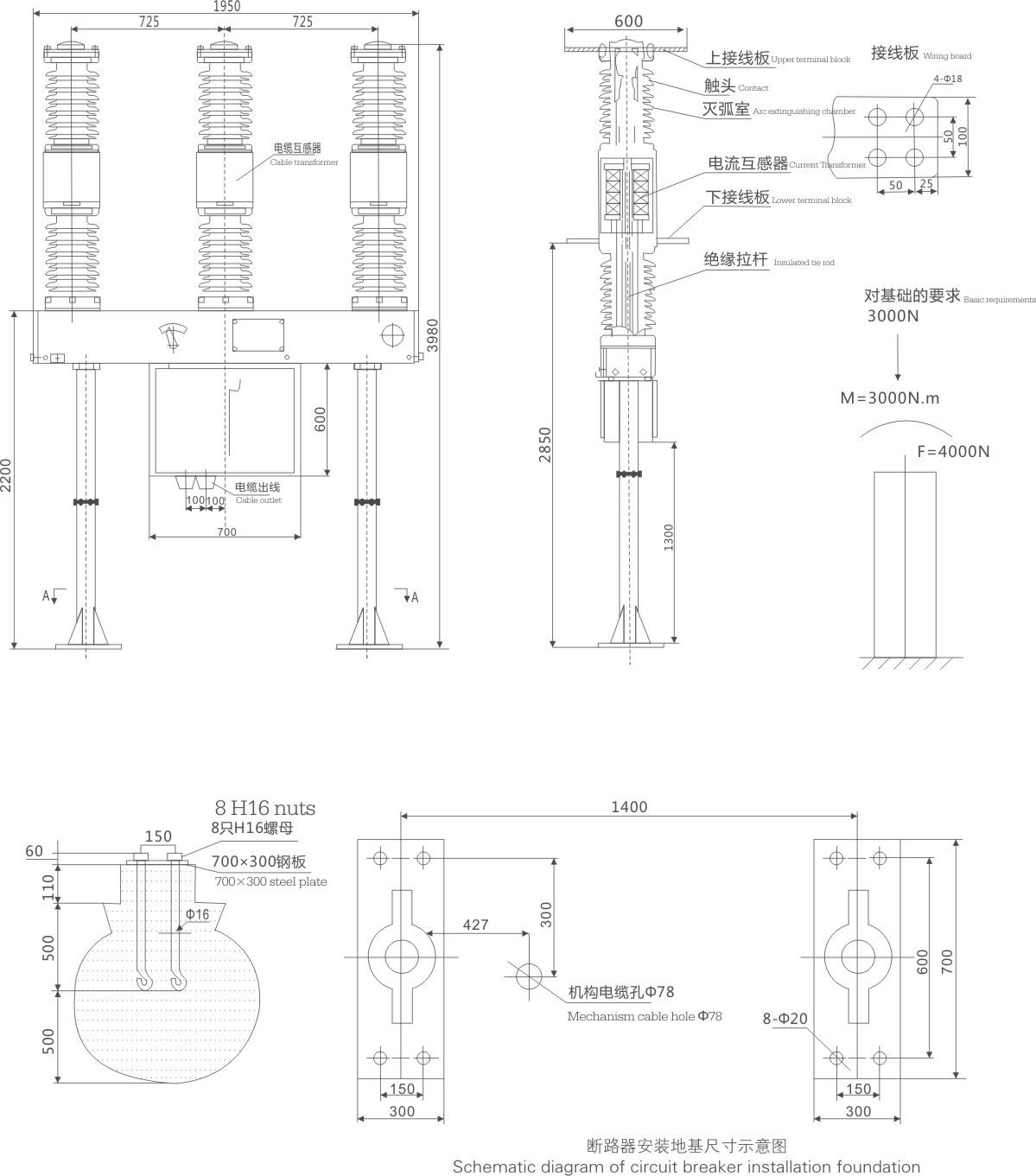

外形尺寸圖
